简体中文

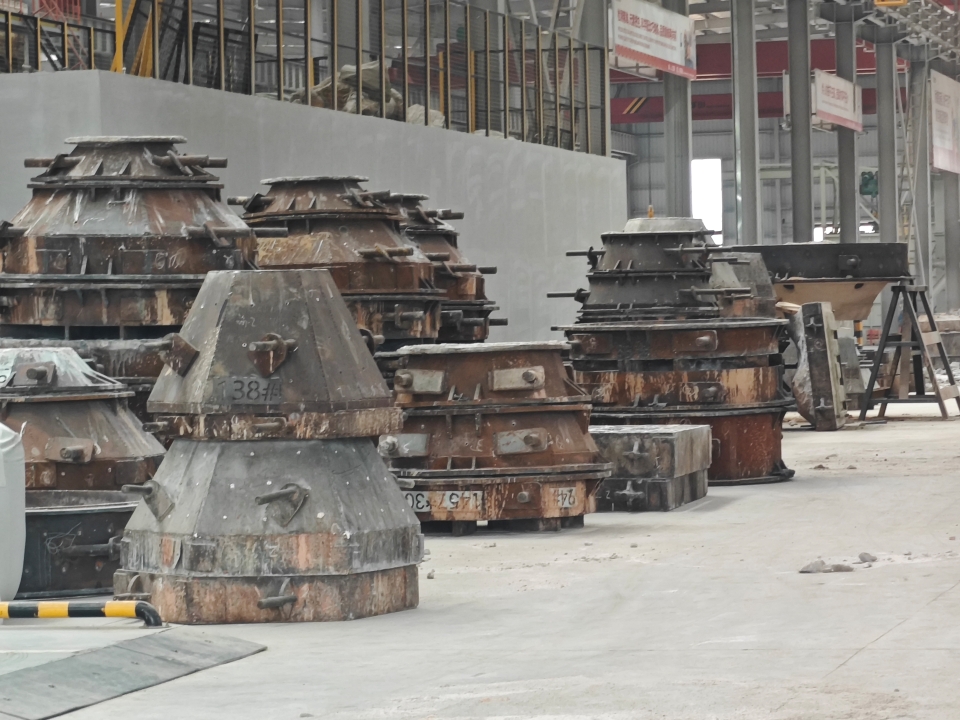

不同材质的破碎机配件在性价比上的差异主要体现在初期采购成本、使用寿命、维护频率、适用工况等核心维度，以下是基于实际应用场景的具体对比分析：
一、主流材质性价比对比表
材质类型 代表配件 初期成本 寿命倍数 综合性价比 典型应用场景
高锰钢 颚板、肘板、锤头 低（100% 基准） 1 倍 ★★★☆☆（短期经济） 中小产能、低硬度物料（石灰石、煤）
高铬铸铁 破碎壁、轧臼壁、板锤 高（150%-200%） 3-5 倍 ★★★★☆（长期优） 高硬度物料（花岗岩、铁矿石）、高磨损工况
双金属复合 锤头、衬板 中（120%-180%） 4-6 倍 ★★★★★（综合优） 中等冲击 + 高磨损场景（水泥熟料、建筑垃圾）
碳化钨 / 陶瓷复合 实验室破碎机配件 极高（500%+） 8-10 倍 ★★☆☆☆（特殊场景） 超硬物料（金刚石、陶瓷原料）
注：寿命倍数以高锰钢为基准，数据来源于实际工况测试。
二、材质性能与成本的深度解析
1. 高锰钢：短期经济但长期维护成本高
核心优势：
初期成本低：价格仅为高铬铸铁的 50%-60%，适合预算有限的中小矿山。
抗冲击性强：受冲击后表面硬化（加工硬化特性），适合粗碎大块物料（如颚式破碎机）。
致命短板：
耐磨性差：在低冲击工况下（如细碎），寿命仅为高铬铸铁的 1/3-1/5。
维护频繁：需频繁更换，导致停机时间长。例如，中型颚式破碎机使用高锰钢齿板时，每 15 天需更换一次，年维护成本增加 30% 以上。
性价比临界点：
当单台设备年处理量＜5 万吨时，高锰钢总成本更低；超过此阈值，高铬铸铁更划算。
2. 高铬铸铁：高投入换高回报
核心优势：
超长寿命：硬度 HRC≥55，耐磨性能是高锰钢的 3-5 倍。例如，锤式破碎机使用高铬锤头时，寿命可达高锰钢的 4 倍，年更换次数从 24 次降至 6 次。
综合成本低：虽然单价高，但长期来看，每处理 1 吨物料的配件成本比高锰钢低 20%-40%。
适用限制：
抗冲击性弱：脆性大，在高冲击工况（如反击破）易断裂，需搭配防断裂设计（如镶铸合金棒）。
加工难度高：需精密铸造工艺，小厂产品易出现质量不稳定（如 Cr 含量不足 26%）。
性价比验证：
某铁矿使用高铬复合锤头后，年节省配件成本 86.4 万元（3 台设备），同时产量提升 15%。
3. 双金属复合：性能与成本的黄金平衡点
技术突破：
梯度合金结构：头部采用高铬铸铁（耐磨），柄部采用合金钢（抗冲击），实现 “刚柔并济”。
寿命跨越式提升：寿命比高锰钢高 4-6 倍，比单一高铬铸铁高 20%-30%。例如，双金属复合锤头破碎水泥熟料时，寿命可达 15 万吨，远超高锰钢的 3 万吨。
成本优势：
初期成本可控：价格仅为高铬铸铁的 120%-150%，但寿命提升显著，综合性价比优。
维护成本骤降：更换频率降低 75% 以上，减少停机损失。例如，中型锤式破碎机使用双金属锤头后，年维护时间减少 200 小时以上。
典型应用：
水泥行业：破碎旋窑熟料的细碎机锤头。
矿山行业：处理湿态矿石的圆锥破碎机衬板。
4. 碳化钨 / 陶瓷复合：特殊场景的 “高端品”
性能致极：
硬度天花板：碳化钨硬度 Hv2100，陶瓷颗粒硬度远超石英（Hv1800），适合超硬物料破碎。
寿命超长：实验室数据显示，碳化钨颚板寿命是高锰钢的 10 倍以上。
成本痛点：
价格昂贵：单价是高锰钢的 5-10 倍，且需定制生产。
应用受限：仅适用于实验室或极小批量生产（如陶瓷原料破碎），规模化应用经济性差。
三、性价比决策的关键因素
1. 物料特性决定材质选择
硬度＞莫氏 5 级：优先选高铬铸铁或双金属复合（如花岗岩、铁矿石）。
湿度大 / 粘性强：选防堵塞设计的双金属复合衬板（如湿态矿石破碎）。
高温环境（＞300℃）：选耐热高铬铸铁（Cr 含量≥26%）或碳化硅陶瓷衬板。
2. 设备类型与工况匹配
粗碎设备（颚破）：高锰钢颚板性价比高，但需定期检查磨损。
中细碎设备（圆锥破、锤破）：高铬铸铁或双金属复合更经济，尤其处理高硬度物料时。
高冲击设备（反击破）：选镶铸合金棒的高锰钢或超高锰钢板锤，平衡冲击与耐磨。
3. 生产规模与成本敏感型
年处理量＞20 万吨：高铬铸铁或双金属复合的长期成本优势显著。
月停机时间＞50 小时：优先选寿命长的材质，减少停机损失（每小时停机成本约 5000-2 万元）。
4. 采购渠道与质量控制
原厂配件：适配性 100%，但价格高 30%-50%，适合核心设备（如圆锥破轧臼壁）。
第三方品牌：性价比更高，例如沈阳河山、郑州鼎盛的高铬铸铁件寿命接近原厂，价格低 20%-40%。
避坑指南：
要求供应商提供光谱分析报告（Cr、Mn 含量需达标）。
签订合同时明确寿命承诺（如 “破碎 5 万吨石料无大修”）。
四、典型案例：材质选择的经济效益对比
场景：某日产 5000 吨的砂石厂，使用 3 台锤式破碎机处理花岗岩（硬度莫氏 6-7 级）。
方案 配件材质 单台成本（元 / 年） 年维护时间（小时） 综合成本（元 / 吨）
方案 A 高锰钢锤头 129,600 360 0.86
方案 B 高铬铸铁锤头 64,800 90 0.43
方案 C（优） 双金属复合锤头 72,000 60 0.38
数据来源：根据实际工况测算。
结论：
方案 C 比方案 A 年节省成本 57,600 元，同时维护时间减少 300 小时，综合成本降低 55.8%。
若考虑产量提升（维护时间减少带来的额外产能），方案 C 的经济效益更显著。
五、材质选择的行动建议
建立工况数据库：记录物料硬度、湿度、产量等参数，为后续选型提供依据。
小规模测试验证：对新材质进行 1-3 个月的试用，对比寿命与成本。
优先国产优质品牌：如沈阳河山、郑州鼎盛的双金属复合配件，性价比优于进口品牌 30% 以上。
实施预防性维护：定期用超声波探伤检测高铬铸铁件裂纹，延长使用寿命 10%-15%。
通过以上分析，可根据具体工况选择材质，在保证生产效率的同时实现成本优化。例如，处理高硬度物料的规模化矿山，双金属复合配件是性价比；而中小产能、低硬度物料场景，高锰钢仍是经济之选。
