颚式破碎机颚板(又称齿板)的齿形设计是影响破碎机性能的关键因素之一。齿形参数——包括齿距、齿高、齿形角及齿形轮廓等——直接关系到破碎力的大小、产品粒度的分布、齿板自身的受力状态以及磨损速率。本文从工程设计角度,分析各齿形参数对破碎效率和耐磨性的具体影响。一、齿形设计的基本参数颚板齿形通常由以下基本几何参数定义:齿距:相邻两齿峰之间的距离齿高:齿峰到齿谷的垂直距离齿形角:齿峰的角度,即齿的两个工作面之间的夹角齿底宽:齿谷底部的宽度齿形轮廓:齿面的几何形状,如三角形、圆弧形、梯形等在常规设计中,齿峰角度一般取90°~120°,具体数值根据破碎物料的性质和块度确定——破碎大块物料时角度较大,破碎小块
READ MORE

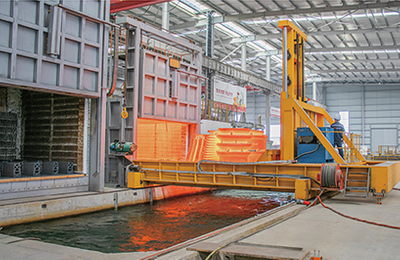

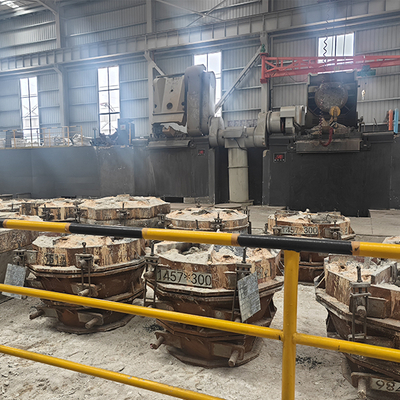

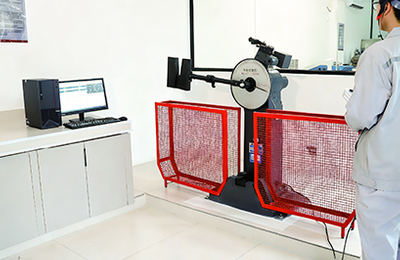

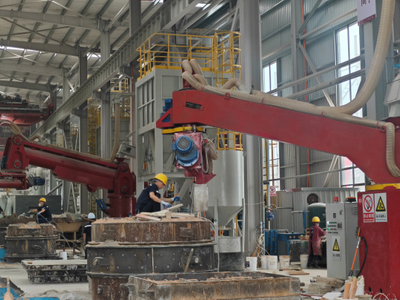

颚式破碎机的颚板(又称齿板)是破碎作业中直接与物料接触、承受巨大挤压和摩擦的核心耐磨件,其材质选择直接影响设备的工作效率和生产成本。目前,颚板材料主要围绕高锰钢及其改进型、中锰钢、中碳低合金铸钢以及复合材质等方向发展。以下对几种常用材料进行具体分析。一、传统材质:高锰钢高锰钢(如ZGMn13、Mn18Cr2等)是颚式破碎机颚板应用时间较长的传统材质。这类材料具有良好的冲击韧性,其显著特性是在强烈的冲击载荷作用下,表面层会发生加工硬化,硬度显著提升,而内部仍保持优良的韧性,从而适应破碎过程中的复杂受力。在实际应用中,高锰钢颚板需经过严格的水韧处理——将铸件加热至1000-1100℃后快速水淬,以
READ MORE

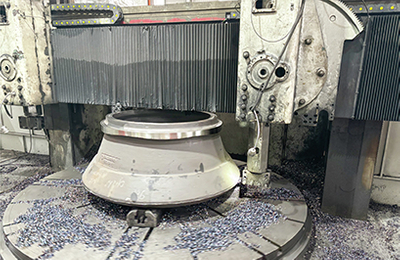

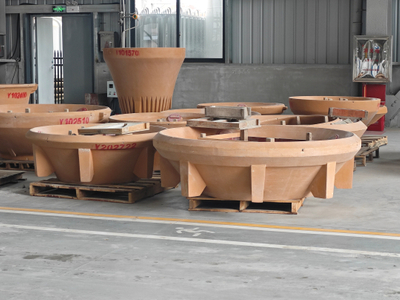

圆锥破碎机衬板(轧臼壁和破碎壁)的破裂失效,是影响设备正常运行和生产成本的主要问题之一。衬板在工作过程中承受高频、交变的冲击载荷,受力状态复杂,其破裂往往是多种因素共同作用的结果。本文基于现场实践与故障案例,系统梳理导致衬板破裂失效的常见原因。一、材质与铸造缺陷1. 化学成分控制不当衬板材质通常采用高锰钢,其化学成分直接影响材料的力学性能和耐磨性。当化学成分控制不当时,会显著增加衬板的破裂风险:含硫量过高:硫会增加铸件的热脆性,使材料在高温时强度降低,凝固收缩率增大。硫与锰优先化合生成硫化锰,以炉渣形式排出,反而造成铸件有效含锰量降低。含磷量过高:磷会增大铸件的冷脆性,使材料在低温时的强度小于
READ MORE
