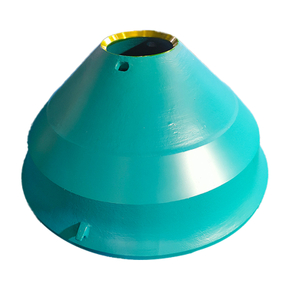

在圆锥破碎机耐磨衬板（轧臼壁、破碎壁）的安装中，位于衬板背面与主机锥体之间的填充材料（俗称“填料”）及其施工工艺，是影响衬板工作性能与使用寿命的关键环节。其作用远非简单的“填充空隙”，而是直接决定了衬板的支撑刚度、应力分布及抗冲击载荷能力。不当的选择或施工会显著增加衬板变形、开裂甚至脱落的风险。
填料主要承担三大功能：
应力均匀传递：将破碎物料时产生的高频、高幅值冲击力从衬板工作面均匀地传递至更为坚固的机体铸钢件上，避免局部应力集中。
提供全表面支撑：补偿衬板铸件背面与机体铸造表面因加工公差和变形造成的微观不匹配，实现接近100%的接触面积。
阻尼缓冲：一定程度上吸收和衰减振动能量，保护主机螺纹、配合面等结构。
因此，合格的填料需具备：足够的抗压强度与刚度、良好的流动性与填充性、与金属相近的热膨胀系数、以及可靠的固化/凝固稳定性。
目前广泛应用的主要是锌基合金与环氧树脂基复合材料，两者特性差异明显。
| 特性维度 | 锌基合金（传统） | 环氧树脂复合材料（现代） |
|---|---|---|
| 材料本质 | 金属合金（主要为Zn-Al-Cu系），通过熔融浇筑后凝固成型。 | 高分子复合材料（环氧树脂+矿物填料），通过化学反应固化成型。 |
| 抗压强度/刚度 | 高。具有与金属接近的弹性模量，能提供非常坚实的刚性支撑。 | 可调。通过配方设计，其抗压强度和模量可在较大范围调整，通常设计为高强中模，兼顾支撑与微量应力缓冲。 |
| 流动性 | 极好。熔融状态下流动性优异，能填充极其复杂和狭窄的缝隙。 | 依赖配方。施工时呈粘稠流体状，需依靠自重和压力流动填充，对复杂结构的填充能力需针对性设计。 |
| 固化/收缩特性 | 金属凝固收缩率相对较大（约1-1.5%），若控制不当，可能在内部或结合面产生缩孔或微观间隙。 | 固化收缩率小（通常<0.5%），可配制为微膨胀体系，更易实现致密填充。 |
| 耐温性 | 高。熔点约380-420°C，工作温度下性能稳定，无老化问题。 | 有明确工作温度上限（通常长期耐受≤120-150°C）。过高温度会导致强度下降、老化。 |
| 施工复杂性 | 需专业熔炼、浇筑设备，操作温度高，有安全风险，且拆卸时需重新加热熔化。 | 常温施工，按比例混合即可，工具简单，安全便捷。固化后拆卸需破碎清除。 |
| 关键失效风险 | 若浇筑前预热不足、浇筑工艺不当，易产生气孔、夹渣或与基体结合不良，形成“硬点”或空洞。 | 若混合比例错误、固化不充分或环境温度过低，会导致强度不足、分层或早期蠕变。 |
无论选择何种填料，严格的施工工艺是保证其性能的前提。主要风险点与影响如下：
接触表面预处理
要求：衬板背面与机体表面必须彻底清洁、干燥、无油污、无锈迹。通常需进行喷砂（丸）处理至露出金属本色，并预热以去除潮气（锌合金要求预热至100°C以上，环氧树脂要求高于露点温度）。
风险：表面污染或潮湿会形成隔离层，严重削弱结合强度，导致填料层与金属“两张皮”，支撑失效。
缝隙控制与密封
要求：安装时需使用专用工具或垫片，确保衬板与机体之间的填充间隙均匀且符合填料厂商的推荐值（通常为3-8mm）。所有边缘需用耐温密封材料可靠密封，防止浇筑时泄漏。
风险：间隙过小导致填料无法流入或难以压实；间隙过大则填料用量大，收缩或应力问题凸显。密封不严导致泄漏，形成填充不完整区域。
填料制备与浇筑
锌合金：需严格控制熔炼温度，防止过热氧化，并充分除渣。浇筑需连续、快速、一气呵成，常从底部注入以利排气。
环氧树脂：需精确计量A/B组分，使用专用搅拌器充分混合至颜色均匀，并在操作时间内完成浇筑。宜从高点注入，利用重力自然排气。
共同风险：浇筑中断会产生冷接缝；搅拌不均匀或带入气泡会导致内部缺陷；未有效排气会形成气孔。这些缺陷会成为应力集中源，在冲击载荷下扩展，导致衬板局部支撑丧失而破裂。
固化/凝固过程控制
要求：环氧树脂需在推荐温度下静置足够时间以实现完全固化。锌合金需自然冷却，避免强制冷却导致开裂。
风险：过早投入使用（固化/凝固不充分）或环境温度不达标，填料无法达到设计强度，在高负载下发生塑性变形或压溃，导致衬板松动。
支撑刚度：锌合金能提供接近整体铸钢的刚性支撑，动刚度高，适合极高冲击负荷工况。高性能环氧树脂则能提供一种“刚性为主、略带阻尼”的支撑，其微量的弹性变形有助于均化部分峰值应力。
早期失效风险：
支撑不均与应力集中：这是最普遍的失效根源。无论是填料内部的缺陷（气孔、缩孔），还是结合面的不良，都会导致衬板局部区域悬空。在巨大破碎力作用下，这些“薄弱点”会首先发生裂纹并快速扩展，引发衬板断裂。
整体松动：若填料强度不足、固化不良或与金属结合力差，在长期交变载荷下会发生蠕变或剥离，导致衬板整体松动，不仅加剧自身磨损，还会损坏主机螺纹和配合面。
